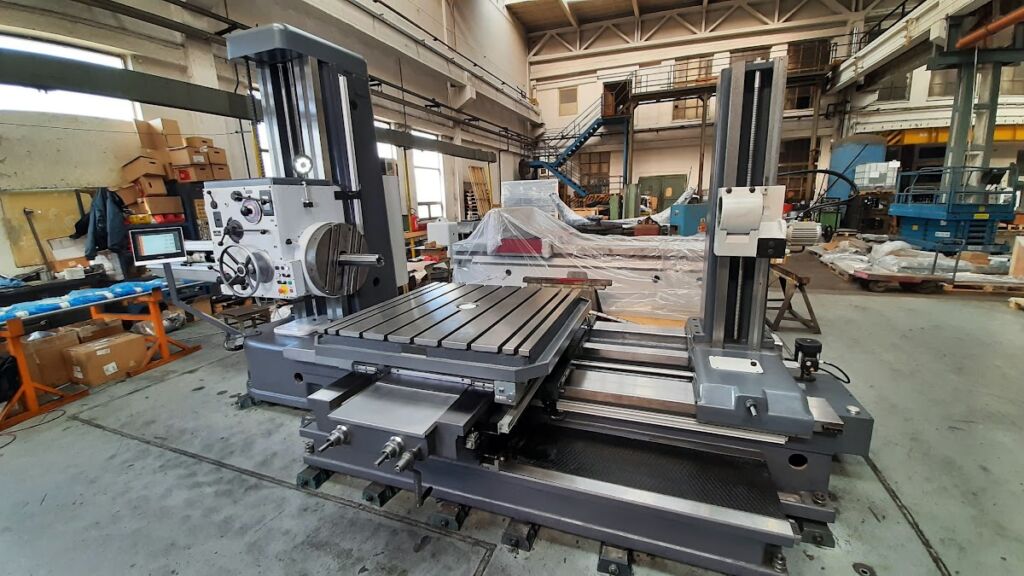

TOS Varnsdorf W 100 A – VV stolová

Pracovní průměr vřetena 100 mm
Pojezd osy X 1600 mm
Pojezd osy Y 1120 mm
Otáčky vřetene 7 – 1120 /min.
Chlazení středem ne
Výsuv vřetene (W) 900 mm
Pojezd osy Z 1250 mm
Zásobník nástrojů ne
Upínací kužel vřetena ISO 50 .
Max. zatížení stolu 3000 kg
Rozměry d x š x v 6710 x 3450 x 3000 mm
Hmotnost stroje 14000 kg
Výkon hlavního elektromotoru 11 kW
Celkový příkon 17 kVA
Upínací plocha stolu 1250 x 1250 mm
Průměr lícní desky 600 mm
Max. průměr čelního soustružení 900 mm

Stroj po celkové generální opravě.

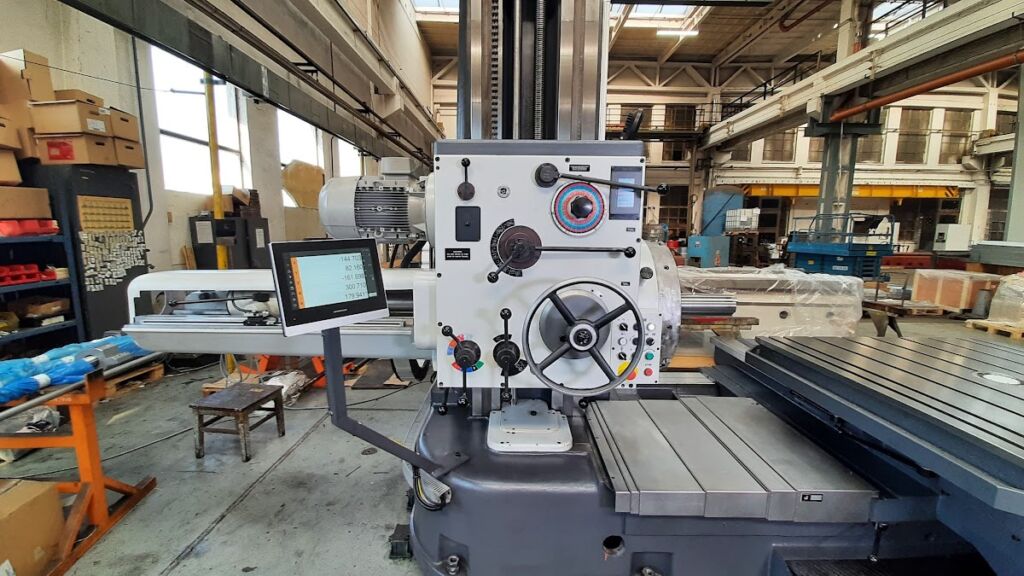

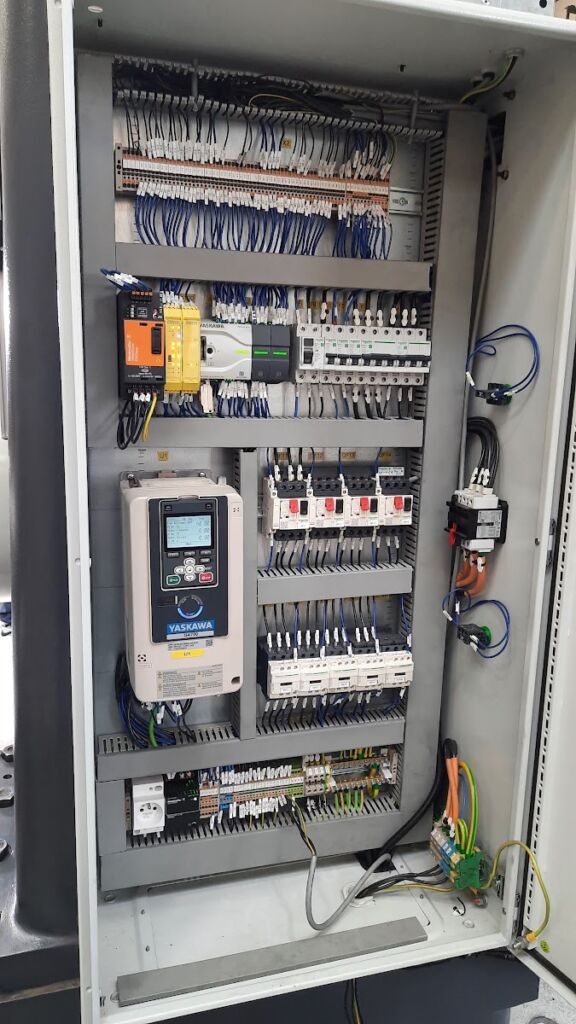

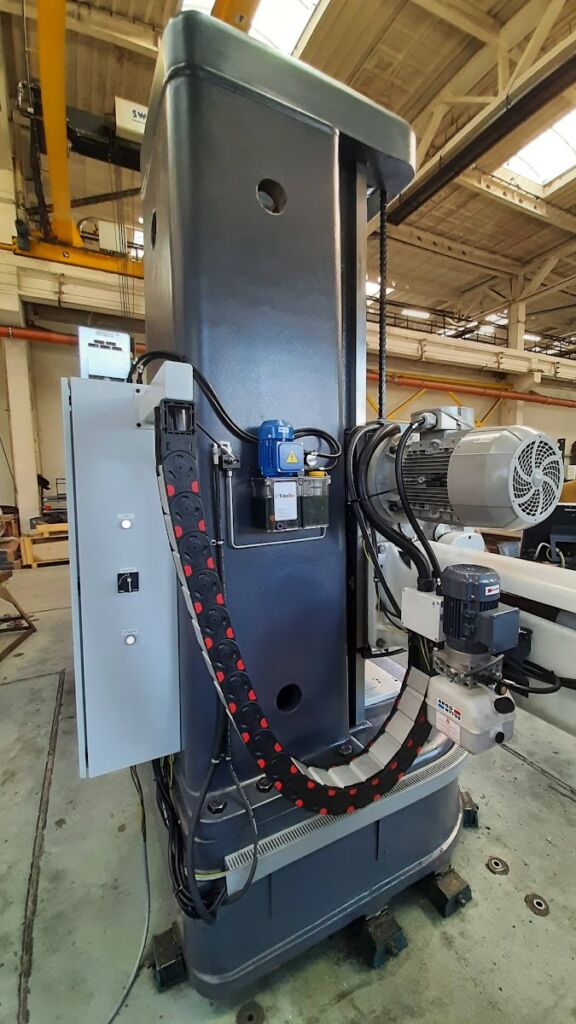

Ručně řízená vodorovná vyvrtávačka s pevným stojanem a křížově přestavitelným stolem. Stroj je v následujícím provedení: Lože X, Z, Y broušeno, saně ofrézovány a podlity resp. podlepeny speciální hmotou s kluznými vlastnostmi (Turcitem, GS-super fluid apod.), klíny broušeny a zaškrabány. Upínací plocha stolu obroušena a zaškrabána (přefrézování drážek dle nutnosti). Osy X a Y jsou vybaveny trapézovými šrouby s maticemi – uloženo v ložiskových domcích. Vřeteník – ložiska ozubených kol od renomovaných výrobců, hlavní uložení jako i hlavní vřeteno výroba Fermat, hydraulické upínaní nástroje. Automatické mazání je řízeno centrálně přes dávkovače – výrobce Tribotec. Stroj má teleskopické krytování osy X a Z. Povrchová úprava stroje – lak dle RAL 7024, 7035. Elektrorozvaděč s programovatelným automatem, ovládací panel na vřeteníku. Po celém stroji a mezi strojem a elektroskříněmi instalováno CE kabelové vedení. Na stroji instalováno digitální odměřování s lineárními pravítky s přesností indikace polohování 0,01mm pro osy (X,Y,Z,W) včetně odměřování otoče stolu rotačním snímačem (ve středu stolu). Optický odečet úhlu natočení stolu po celkové repasi.
